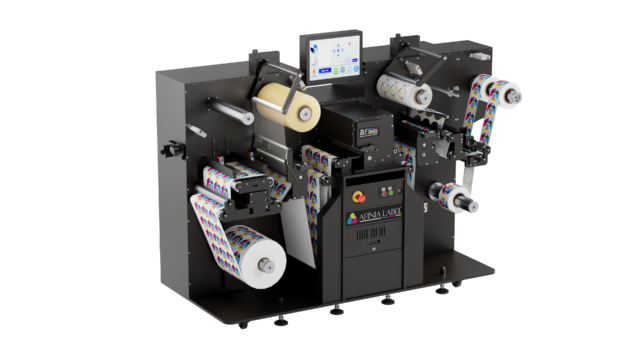

DLF Quattro 4x Plotter digitale afwerkeenheid
Werk meer etiketten sneller af
De DLF Quattro digitale etikettenafwerkeenheid is een snel, systeem met meerdere koppen dat is ontworpen voor de productie van kleine etikettenoplages, frequente jobwijzigingen en flexibel vormen snijden zonder traditionele stansmessen.
Door gebruik te maken van vier sleepmes-snijkoppen die in tandem werken, verhoogt de DLF Quattro de snijefficiëntie en geeft hij gebruikers de flexibiliteit om aangepaste etikettenvormen te maken op basis van eenvoudige vector-pdf-snijbestanden.
In één complete workflow kan de DLF Quattro afgewerkte etikettenrollen lamineren, contouren snijden, afval verwijderen, in banen snijden en heropwikkelen.
- 4X snijkoppen voor een hogere snelheid
- Snijden vanuit een digitaal pdf-bestand, geen stansmessen vereist
- Volledige rol-tot-rol workflow: lamineren, snijden, ontblanken, in banen snijden, heropwikkelen
- Ideaal voor kleine oplages, frequente jobwijzigingen en aangepaste vormen
Vier snijkoppen voor snellere digitale afwerking
De DLF Quattro maakt gebruik van vier sleepmes-snijkoppen die samenwerken om de snij-efficiëntie te verhogen. Dit maakt het een sterke keuze voor producenten die snellere doorlooptijden, frequente opdrachtwissels en de flexibiliteit nodig hebben om aangepaste etiketvormen te snijden zonder traditionele stansmessen.
Er kunnen maximaal 4 etiketten naast elkaar synchroon worden gesneden met behulp van de vier snijkoppen. Extra etiketten over de baan kunnen asynchroon worden gesneden, zodat lay-outs niet beperkt zijn tot 4-up. De uiteindelijke capaciteit hangt af van de etiketgrootte, onderlinge afstand, snijcomplexiteit en de instelling van de opdracht.
Geen stansmessen vereist
Aangepaste etiketvormen worden aangestuurd via digitale snijbestanden in plaats van fysieke gereedschappen. Operators kunnen vector-pdf-snijbestanden maken of importeren, waardoor nieuwe vormen kunnen worden geproduceerd zonder te wachten op de fabricage van stansmessen.
Volledige ‘roll-to-roll’-workflow
De DLF Quattro combineert meerdere afwerkingsstappen in één gestroomlijnde workflow: voorbedrukte roltoevoer, optionele laminering, contouren snijden, afvoer van de afvalmatrix, snijden en het herwikkelen van afgewerkte rollen.
Geïntegreerde touchscreen-besturing
Met de geïntegreerde touchscreen Cutting Manager kunnen operators pdf-snijbestanden importeren, opdrachtinstellingen beheren, snijinstellingen aanpassen en de productie rechtstreeks vanaf de machine aansturen.
Automatische kopuitlijning
De positionering van de snijkoppen wordt gedetecteerd vanuit het pdf-snijbestand, wat helpt om de instelling te vereenvoudigen en de efficiëntie van de workflow te verbeteren.
Automatische baanbesturing
De automatische baanbesturing helpt om het materiaal tijdens de productie uitgelijnd te houden zonder dat er ringen, fysieke geleiders of handmatige aanpassingen nodig zijn.
Configureerbare workflow
De DLF Quattro ondersteunt optioneel gesplitst herwikkelen met een extra uitvoeras. Een optionele linerexewikkelaar voor laminering is ook beschikbaar voor lamineertoepassingen met liner.
Blanco etiket-modus
Met de blanco etiket-modus kunnen gebruikers blanco etiketten op liner snijden zodat deze klaar zijn om te worden bedrukt.
DLF Quattro | |
|---|---|
| Maximum Web Width | 350mm / 13.78" |
| Maximum Cutting Width | 330mm / 13" |
| Maximum Label Length | 500mm / 19.68" |
| Cutting Technology | Four drag knife plotter heads |
| Maximum Cutting Speed | Up to 9 m/min, shape dependent |
| Input Roll Diameter | Up to 500mm / 19.68" |
| Finished Roll Diameter | Up to 300mm / 11.81" |
| Media Types | Paper and common label films, including BOPP, PET, and similar label materials |
| Roll Core Size | 76mm / 3" |
| Power Requirements | 100–240V, 50/60Hz, 1kW |
| Registration | Camera-based black mark detection |
| Software | Integrated touchscreen Cutting Manager |
| Lamination | Supports self-wound laminate as standard, with optional linered-laminate capability |
| Laminate Liner Rewinder | Optional for linered laminate |
| Split Rewind | Optional additional output mandrel available |
| Slitting Blades | Up to 8 |
| Minimum Slitting Width | 19mm / 0.75" |
| Installation & Training | Included; installed by Afinia Label or authorized representative |
| Dimensions | 190 × 88 × 140 cm / 74.80" L × 34.64" W × 55.11" H |
| Weight | 600 kg / 1,322 lb |
